核磁共振成像仪的核心系统解析：从超导磁体到计算机成像的协同运作
更新时间：2026-01-22 点击次数：19次

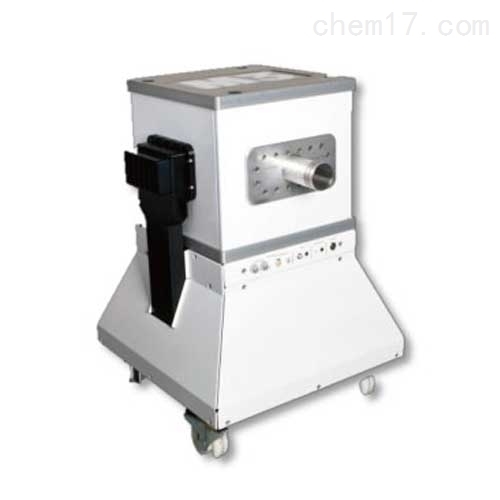

核磁共振成像仪是现代医学诊断中的重要工具，它能够提供高分辨率的身体内部结构图像。这台精密设备的工作原理基于原子核在磁场中的物理特性，通过四个核心系统的协同运作，将氢原子的共振信号转化为诊断图像。
成像过程开始于强大的静磁场使人体内的氢原子核排列一致，随后射频脉冲激发这些原子核共振；停止脉冲后，氢原子核释放能量，被接收系统捕获，较终由计算机系统重建为图像。
1.超导磁体系统：成像基础的奠定者
超导磁体是该成像仪的核心部件，负责产生强大且稳定的静磁场(B0)。临床主流设备场强主要为1.5T和3.0T，高场强意味着更佳的图像质量和更快的扫描速度。
超导磁体通常由铌钛合金线圈制成，浸泡在-269°C的液氦中达到超导状态。一旦通电，超导线圈电阻为零，电流可长久流动而不衰减，形成稳定磁场。
现代超导磁体技术已取得显著进步，国际主流零蒸发超导磁体在使用中无需定期加注液氦，显著降低了运行成本。磁体线圈设计也越来越紧凑，提高了患者舒适度，减少了幽闭恐惧症的发生。
超导磁体与传统永磁体、常导磁体相比具有明显优势：它能提供更强的磁场强度，且稳定运行时几乎没有能量损耗，大大节约了能源。
2.梯度磁场系统：空间定位的编码器
梯度系统由X、Y、Z三组线圈构成，负责产生线性变化的梯度磁场，叠加在主磁场上，为磁共振信号提供空间定位信息。
梯度磁场系统通过在三个方向上产生磁场梯度，使得空间不同位置的氢原子具有不同的进动频率，实现对氢原子的空间定位。
具体工作时，选层梯度(Gz)与射频脉冲同步开启，选中特定切片；相位编码梯度(Gy)在射频脉冲后施加短暂、幅度可变的脉冲；频率编码梯度(Gx)则在信号采集时施加稳定读出梯度。
梯度磁场的快速切换和精确控制能力直接决定了图像的空间分辨率和扫描速度，是现代快速成像序列的技术基础。
3.射频系统：信号的激发与接收者
射频系统是该成像仪的“对话者”，负责激发氢原子并接收其响应信号。系统包括射频发生器、发射放大器、接收放大器及射频线圈等组件。
射频脉冲必须精确匹配氢原子的拉莫尔频率才能有效激发共振。在1.5T磁场中，该频率约为64MHz；在3.0T场强下则约为128MHz。
射频线圈既有安装在扫描筒内壁的体线圈，负责全身均匀成像；也有放置在特定部位的表层线圈，提供更高灵敏度。线圈通过发射/接收开关在发射和接收模式间切换：发射时作为天线辐射能量，接收时捕捉微弱磁共振信号。
清华大学的创新研究开发出智能无线无源MRI超构表面线圈，可将图像信噪比提升至商用线圈的2-3倍，代表了该领域的重要进展。
4.计算机成像系统：从信号到图像的转换器
计算机系统是核磁共振成像仪的“大脑”，负责控制整个成像流程并重建图像。谱仪系统作为核心物理平台，运行脉冲序列，按照精确时序产生射频与梯度信号。
脉冲序列是射频脉冲和梯度场变化的精密时序排列，包括重复时间、回波时间、反转时间等关键参数，决定了图像的加权特性(T1、T2或质子密度加权)。
接收器接收到的磁共振信号经过解调、滤波等处理，转换为数字信号。这些原始数据(k空间数据)通过二维傅里叶变换等数学方法重建为可视图像。
现代MRI系统已从早期双通道发展至8至32通道甚至64通道，结合并行成像技术，大幅缩短扫描时间，同时提高信噪比和图像均匀性。
医学影像技术的进步永无止境。法德合作研发的11.7T超高场设备已实现人类大脑扫描，香港大学团队则开发出0.05T全身磁共振成像仪，代表着向高低两个的探索。
未来的核磁共振成像仪将更加智能化、高效化。人工智能图像重建算法和更高效的采样技术正在崭露头角，有望进一步缩短扫描时间，提高图像质量。
从超导磁体到计算机成像，这四个系统的精密协同运作，使得核磁共振成像仪成为现代医学诊断中关键的工具。
